Milan Rybář
2D Platform Game Creator
Počítačové hry jsou v dnešní době velmi výraznou složkou softwarového průmyslu. Populární jsou především 3D hry, ale 2D hry ještě nejsou mrtvé. Výkon počítačů se zvýšil na takovou míru, že je možné ve hře používat simulaci reálné fyziky. Hra se chová nejen reálně, ale na fyzice může být postavena samotná logika hry. Řešení hádanek pomocí fyziky je založené na posunování a přemisťování věcí.
Práce je rozdělena do tří kapitol. V první kapitole jsou popsány základní vlastnosti, které by editor a vytvořená hra měli obsahovat. Analyzuje a navrhuje řešení vizuálního skriptování hry pro uživatele bez programátorských znalostí. Je zde porovnání s podobnými aplikacemi. Druhá kapitola vysvětluje použití programu a tvorbu hry. Třetí kapitola se zabývá implementací programu, je zde popsána jeho architektura a uvedena struktura tříd. Popisuje rozšíření předdefinovaného chování. Jako příloha je přiložen ukázkový projekt, který představuje možnosti aplikace a navrženého vizuálního skriptování.
Tato kapitola popisuje vlastnosti, které by editor a vytvořená hra měli obsahovat. Analyzuje a navrhuje řešení vizuálního skriptování hry pro uživatele bez programátorských znalostí. Obsahuje porovnání s existujícími aplikacemi.
Každá komplexnější hra se skládá z několika oddělených částí - logických obrazovek, např. jednotlivé obrazovky menu nebo každé kolo hry. Kolo hry představuje herní plán, na kterém se hra odehrává. Budeme se zabývat především vývojem samotné hry, a ne menu, proto dále obrazovku budeme nazývat scéna. Na scéně se vyskytují jednotlivé herní objekty. Herní objekt budeme nazývat aktér.
Scéna je dána rovinou, takže všichni aktéři jsou na stejné úrovni, nicméně hra často obsahuje objekty představující pozadí nebo popředí. Například postavička hráče nesmí být překrytá postavičkou nepřítele. Pro ovládání vykreslování aktérů na scéně poslouží vrstvy. Scéna se skládá z libovolného počtu vrstev. Do vrstvy se pak přidávají jednotliví aktéři. Vykreslování probíhá po jednotlivých vrstvách.
Vytvořená hra bude postavená na simulaci reálné fyziky. Toto velice ovlivňuje žánr hry. Fyzika nejvíce vyhovuje hrám s pohledem ze strany. Lze ale vytvořit i hru s pohledem seshora, např. závodní hru.
Z herního hlediska je velice důležité chování aktérů ve hře. V klasickém průběhu vývoje hry by se tato část naprogramovala v nějakém programovacím nebo skriptovacím jazyce, např. Lua [9]. Program je ale určen pro běžného uživatele, který musí být schopen vytvořit základní hru bez programátorských znalostí.
Program musí nějakým způsobem obsahovat předdefinované chování, pomocí kterého lze vytvořit logiku hry. Zároveň musí být jednoduše rozšířitelné. Nejpoužívanějším řešením je, že máme nějaké události ve hře, na které reagujeme posloupností akcí. Tento jednoduchý model lze zobrazit mnoha způsoby.
Obrázek 1.1 zobrazuje způsob, kdy posloupnost akcí je zobrazena v řadě za sebou. Tento způsob připomíná znázornění zdrojového kódu. Každá akce má ještě schované nastavení, které nelze okamžitě vidět. Problém nastává při pokusu o vytvoření složitějšího chování, kdy se tento způsob stává velice omezený a nepřehledný [8].
Jiný způsob zobrazuje obrázek 1.2. Zde se pracuje s uzly, které mají vstupy a výstupy. Každý uzel představuje krabičku, která vykonává předdefinovanou akci. Spojením těchto krabiček na virtuální ploše se vytvoří chování aktéra. Existují tři typy uzlů:
Událost - Reaguje na jistou událost ve hře. Např. kolize aktéra.
Zvolen byl druhý způsob pomocí spojování uzlů. Na virtuální ploše uzlů lze lépe vidět činnost aktéra.
Akce a události definují různé druhy vstupů a výstupů (viz obrázek 2.5). Nejdůležitější jsou vstupy a výstupy pro signál, který představuje průběh vykonávání uzlů. Dále je budeme nazývat pouze vstupy a výstupy. Spojuje se výstup se vstupem. Výsledné propojení uzlů definuje nějaké chování. Na vstup i výstup lze připojit libovolné množství uzlů. Událost obsahuje pouze výstupy, vstupy nemají smysl.
Akce a události potřebují pracovat s proměnnými, např. pro součet dvou čísel a uložení výsledku. Pomocí proměnných také definují či ovlivňují své chování, např. nastavení rychlosti pohybu aktéra. Tudíž definují vstupy a výstupy pro proměnné daného typu. Dále budeme vstup pro proměnnou nazývat vstupní proměnná a výstup pro proměnnou výstupní proměnná. Lze připojit pouze proměnné stejného typu. Na vstupní proměnnou lze připojit buď jednu, nebo libovolné množství proměnných, podle definice uzlu. Např. akce pro pohyb aktéra potřebuje rychlost pohybu, ale nemá smysl jí dávat více hodnot. Naopak uzel pro smazání aktéra ze scény může smazat všechny aktéry, které dostane. Do výstupní proměnné lze připojit libovolné množství proměnných.
Pro zjednodušení lze nastavit hodnotu vstupní proměnné také přímo v nastavení uzlu. Jinak by se kvůli nastavení pouhé konstanty musela vytvořit nová proměnná pro připojení, která by obsahovala potřebnou hodnotu. Označení vstupní a výstupní proměnné je spíše informativní, protože vstupní proměnná může měnit hodnoty připojených proměnných. Přesto se toto označení hodí pro označení logického významu proměnné pro uzel.
Pokud by existoval pouze jeden globální prostor pro scénu, kde lze vytvářet chování aktérů, tak při větším množství aktérů a uzlů se stává prostor nepřehledný. Aktéři se stejným chováním by měli duplikované chování v globálním prostoru. Proto by měl každý aktér obsahovat vlastní skriptování. Zároveň je ale vhodné ponechat skriptování pro scénu, pomocí kterého lze nadefinovat globální chování aktérů nebo herní logiku scény.
Vybraná varianta vyhovuje jednoduché rozšířitelnosti. Programátor rozšíří program o specifické akce a události, které konkrétní hra vyžaduje. Designér vytvoří kolo hry a pomocí těchto uzlů je schopen vytvořit herní logiku.
Představené spojování uzlů by stačilo na vytvoření chování aktéra. Ale pro komplexnější chování se bude hodit sofistikovanější nástroj.
Aktéra lze typicky popsat pomocí konečného automatu, kde každý stav představuje jiné chování aktéra. Např. dveře jsou otevřené nebo zavřené, postavička hráče stojí, běží nebo skáče, apod. Proto je logická volba začlenit konečný automat do vizuálního skriptování. Tzn. lze definovat stavy, přechody mezi nimi a počáteční stav. Je vhodné přechody pojmenovávat a jejich názvy znovu využívat. Pro změnu stavu konečného automatu použijeme název přechodu. Pokud v aktuálním stavu existuje přechod s daným názvem, tak přejdeme do nového stavu.
V každém stavu se teprve nachází uzly představené dříve. Zavedením konečného automatu musíme omezit platnost uzlů, jinak by uzly byli aktivní v každém stavu, což v podstatě ruší význam konečného automatu. Uzel ve vizuálním skriptování je aktivní a bude prováděn právě tehdy, když je aktivní stav automatu, ve kterém se nachází (až na pár výjimek jako je přehrávání zvuku). Např. v každém stavu může být libovolné množství událostí, ale výstupy budou generovány pouze těm událostem, které jsou v aktivním stavu automatu. Při změně stavu se zapomenou aktuálně prováděné akce. Tzn. když je prováděná nějaká sekvence akcí a najednou se změní stav, tak po návratu do původního stavu se nebude pokračovat tam, kde se skončilo, ale vše znovu začíná od událostí.
Bez použití konečného automatu by plocha uzlů obsahovala hodně proměnných, které pouze rozlišují stav. Použitím automatu se zbavíme těchto proměnných a umožníme lepší přemýšlení nad aktérem.
Pro jednoduší práci je vhodné mít více konečných automatů. Např. jeden automat se může starat o pohyb a animaci aktéra a jiný automat může sloužit jako globální chování aktéra, které platí ve všech stavech prvního automatu. Každý automat funguje samostatně. V každém automatu je aktivní právě jeden stav. Ale změna stavu po hraně se bude týkat všech automatů, kde hrana daného jména v aktuálním stavu existuje.
Konečný automat zjednodušuje ovládání animace aktéra (viz obrázek 1.3).
Například mějme aktéra dveří, který obsahuje konečný automat znázorněný na obrázku 1.3. Při pohledu na aktéra dveří vidíme jeho stav. Pro otevření resp. zavření dveří stačí změnit stav aktéra.
Pomocí navrženého vizuálního skriptování se špatně řeší následující situace. Po aktivaci tlačítka ve hře se má provést nějaká akce, např. otevřít dveře, vytvořit nepřátele, apod. Jediná možnost je definovat toto chování přímo v aktérovi tlačítka. Tento přístup není efektivní a neumožňuje znovu využívání aktérů.
Obecně by se hodila možnost, jak aktér jednoduše oznámí aktérům, kteří o to mají zájem, že se stalo něco podstatného. Proto aktérovi lze vytvořit pojmenovanou událost, kterou může vyvolat. Ostatní aktéři na ní mohou reagovat.
Například než nepřítel zemře, tak vyvolá událost Smrt a jiný aktér nebo scéna na to může reagovat tak, že otevře zatím zavřené dveře.
Na virtuální ploše uzlů můžeme používat proměnné, ale ty jsou přístupné pouze v daném stavu a ostatní stavy ani aktéři k nim nemají přístup. Přesto by se hodila možnost mít přístup k určitým hodnotám, jako je např. hodnota zdraví nepřítele.
Řešením je možnost definování pojmenovaných proměnných aktéra. To jsou globální proměnné aktéra, které jsou přístupné pro všechny stavy ve všech jeho automatech ale i pro ostatní aktéry.
Ve skriptování je často potřeba zjistit, o jaký typ aktéra se jedná. Např. jestli střela hráče narazila do nepřítele, apod. Tudíž je vhodné si aktéry zařadit do logických skupin, např. hráč, nepřítel, střela, hráčova střela, apod. Logickou skupinu, kam aktér patří, budeme nazývat typ aktéra. Z typu aktéra se vyplatí udělat hierarchického uspořádání pomocí stromu (viz obrázek 1.4).
Mějme strom typu aktérů. Každý vrchol představuje jednu logickou skupinu.
Aktér by měl vždy být označen listem stromu. Chceme jednoduše zjistit, jestli jeden typ aktéra je potomkem druhého, nebo naopak.
Každý vrchol obsahuje binární číslo.
Listy očíslujeme od nuly, pak list má hodnotu 1 << číslo listu. Vrchol stromu kromě listu má hodnotu jako binární logický součet (∨) svých potomků.
Potom když pro typ aktéra A a B platí, že A ∧ B ≠ 0, tak patří do společné skupiny, jinak ne.
Příklad je zobrazen na obrázku 1.4.
Editor bude pracovat s projekty. Projekt definuje jednu hru.
Do editoru musí být možnost vložení textury a zvuku a vytvoření animace. Aktéři pak budou využívat tento obsah. Po vytvoření aktéra na scéně budeme chtít upravovat jeho zobrazení (polohu, rotaci nebo velikost).
Hra je postavena na reálné fyzice, takže musíme mít možnost vytvořit kolizní tvary pro aktéry. Kolizní tvary je vhodné mít přiřazené přímo texturám a animacím, aby se nemuseli vytvářet znovu pro každého aktéra. Aktér pak pouze převezme kolizní tvar své grafiky.
Editor obsahuje množství dat, které si budeme moci pojmenovávat. Je nutné zajistit zobrazování aktuálních dat. Např. při změně jména nebo hodnoty proměnné se změna projeví okamžitě všude.
Především díky vizuálnímu skriptování jsou data velice propojena, což komplikuje smazání objektů z projektu. Např. textura může být použita jako grafika aktéra nebo ve vizuálním skriptování jako hodnota proměnné. Nelze pouze smazat texturu, protože bychom dostali nekonzistentní stav. Předtím než bude daný objekt smazán, musí být zkontrolován celý projekt, jestli na mazaném objektu něco nezávisí (především z vizuálního skriptování).
Srovnání s podobnými programy je zobrazené v tabulce 1.1.

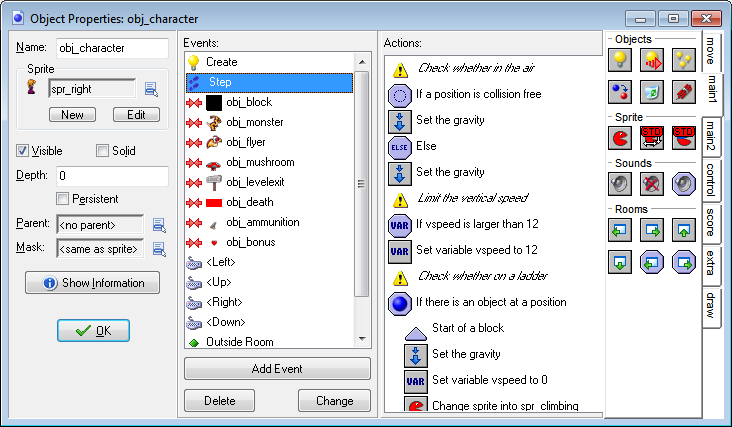

GameMaker
Tato kapitola postupně vysvětluje použití programu.
Program pro spuštění vyžaduje .NET Framework 4 (plná verze) a XNA Framework 4 [10]. Pro přidání obsahu do editoru a následného použití ve hře musí být nainstalované XNA Game Studio 4 [11]. Vytvořená hra potřebuje pouze XNA Framework 4. Editor i vytvořená hra vyžadují grafickou kartu podporující minimálně Shader Model 2.0.
Ve hře probíhá fyzikální simulace pevných těles v rovině. Každé těleso je složeno z kolizních tvarů, což jsou geometrické tvary jako např. kruh nebo polygon. Každé těleso má jisté vlastnosti, především materiální vlastnosti jako je hustota, tření a pruživost (restituce).
Ve fyzikální simulaci se mohou nacházet následující typy těles:
Fyzikální simulace probíhá v metrech, kilogramech a sekundách a používá radiány pro úhly. Nejlépe pracuje s pohybujícími se tělesy velikosti mezi 0.1 a 10 metrů. Statická tělesa mohou být velké až 50 metrů. Toto je velice důležité vzít na vědomí při vytváření aktérů na scéně.
Tělesa jsou ovládány pomocí sil a impulsů. Není doporučeno tělesa manuálně přesouvat nebo nastavovat dynamickým tělesům rychlost, protože tyto akce mohou vyvolat nefyzikální chování.
Hra je definovaná pomocí projektu.

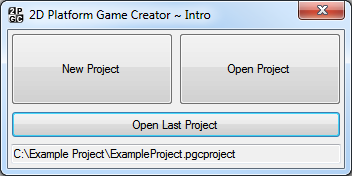

Po spuštění programu (viz obrázek 2.1) můžeme vytvořit nový projekt, otevřít projekt nebo otevřít naposledy otevřený projekt. Soubor s projektem má koncovku .pgcproject.
Hierarchie projektu na disku:
Lze vložit obrázek ve formátu PNG, JPEG nebo BMP. Po správném zpracování obrázku se vytvoří nová textura. Pro lepší přehlednost je dobré název textury vhodně pojmenovat, abychom později poznali podle jména, o jakou texturu se jedná. Veškeré nastavení textury najdeme v jejím editoru (viz obrázek 2.2).
Poloha bodu Origin, který definuje střed textury, má velký význam při vytváření animace nebo při použití v aktérovi jako jeho grafika. Tento bod se umístí do bodu Origin animace nebo na pozici aktéra, poté představuje pozici aktéra. Aktér se otáčí kolem tohoto bodu.

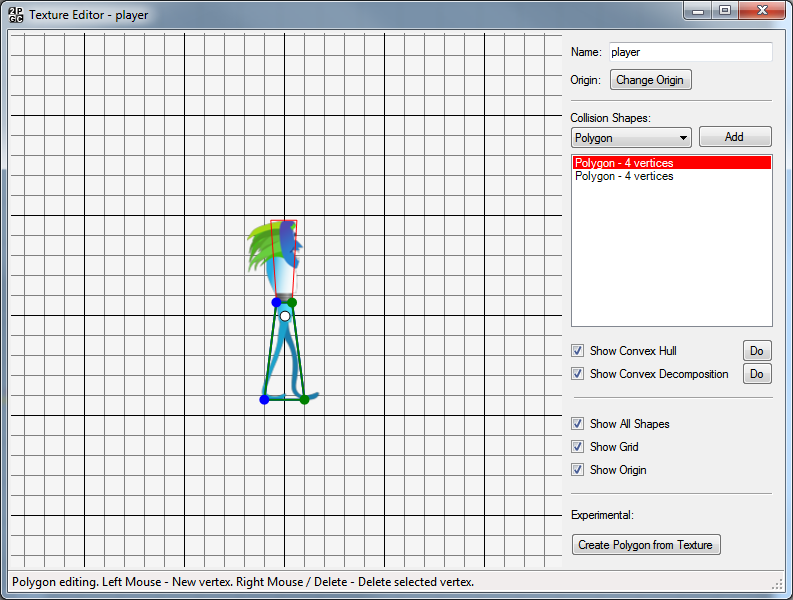

Textura může obsahovat libovolné množství kolizních tvarů, které budou použity ve hře pro fyzikální simulaci tělesa. Není doporučeno používat velké množství tvarů. Počet tvarů přímo ovlivňuje rychlost fyzikální simulace. Kolizní tvary jsou v editoru rozlišeny pomocí barev. Podporované jsou následující tvary:
Podporován je pouze konvexní polygon. Je možné vložit konkávní polygon, ale před použitím ve hře bude konkávní polygon rozložen na konvexní polygony stejným způsobem, který je možný v editoru zobrazit (Convex Decomposition). Není možné vytvořit polygon, kterému se protínají hrany. Není doporučeno používat složité polygony (více jak 8 vrcholů).
Hrana resp. množina hran jsou jednotlivé úsečky, které se mohou protínat. Lze si je představit jako neuzavřený polygon, kterému se mohou protínat hrany.
Použití ve hře má jistá omezení. Pro správné fungovaní tohoto kolizního tvaru je nutné, aby aktér byl statické nebo kinematické těleso. Při použití v dynamickém tělese nebude tento kolizní tvar fungovat, protože tento tvar není uzavřen, takže v rovině nemá žádnou plochu ani objem.
Vytvoření jednoduché animace po sobě jdoucích textur.
U animace se nenastavuje bod Origin. Ten je pevně určený. Do něj se umisťují body Origin jednotlivých textur. Proto je potřeba vhodně zvolit body Origin jednotlivých textur.
Animace může obsahovat libovolné množství kolizních tvarů, které budou použity ve hře pro fyzikální simulaci tělesa. Stejné vlastnosti a ovládání jako u editace textury.
Lze vložit zvuk ve formátu WMA, MP3, nebo WAV. Po vložení do editoru je možné si ho přehrát.
Hra se skládá z minimálně jedné scény. Scéna představuje jednu logickou obrazovku ve hře. Např. každé kolo ve hře je samostatná scéna, ale je také možno udělat více kol na jedné scéně. To už záleží na návrhu hry.
Kromě samotné scény se na ploše scény zobrazují tři důležité informace (viz obrázek 2.3). V pravém horním rohu je aktuální FPS, ve kterém se scéna vykresluje, a především ikonka dvou šipek. Když se scéna vykresluje, tak se ikonka otáčí. Tedy když se ikonka neotáčí, tak se scéna nevykresluje, takže aktuální stav scény může být jiný, než je zobrazeno. Scéna se vykresluje pouze tehdy, když je okno se scénou aktivní. V levém dolním rohu je měřítko jednoho metru. Hodí se kvůli dodržování rozumných velikostí aktérů. V pravém dolním rohu je aktuální pozice kurzoru myši na scéně.
Každý objekt na scéně je ohraničen obdélníkem. U aktéra se ohraničují kolizní tvary jeho grafiky a u cesty samotná cesta. Tento obdélník představuje aktivní oblast objektu. Pokud chceme objekt vybrat nebo na něm provádět nějakou akci, tak musíme pracovat s jeho aktivní oblastí.
Při vybrání jednoho objektu na scéně se zobrazí jeho vlastnosti v pravém sloupci editoru v tabu Vlastnosti (Properties).
Stavy pro editaci objektů na scéně:
Nepřidává žádnou další funkčnost. Velice se hodí, když procházíme scénu nebo pouze upravujeme nastavení objektů, ale nechceme omylem nic na scéně změnit.
Posun vybraných objektů na scéně.
Otáčení vybraných objektů na scéně. Aktér se otáčí kolem svého bodu Origin. Cesta se otáčí kolem prvního vrcholu cesty.
Změna velikosti vybraných objektů na scéně. Upozornění k aktérům: Změna velikosti se aplikuje na grafiku aktéra (textura nebo animace) a ne na jeho ohraničující obdélník. Toto chování se může zdát malinko divné, když se upravuje otáčený aktér. Není podporována změna velikosti, která mění originální poměr stran aktéra, kolizního tvaru kruhu (z kruhu by vznikla elipsa). Aktérovi lze libovolně změnit velikost, ale na kruh se bude aplikovat pouze X-ová část koeficientu pro změnu velikosti.
Scéna se skládá z libovolného počtu vrstev. Do vrstvy se přidávají jednotliví aktéři. Vždy je vybraná jedna vrstva, do které se aktéři budou přidávat. Hra se vykresluje po jednotlivých vrstvách odspoda nahoru a ve vrstvě se taktéž vykreslují aktéři odspoda nahoru.
Speciální vrstva simuluje 3D hloubku pohyblivého obrazu ve 2D. Aktéři nemají pevnou pozici na scéně, ale jejich pozice záleží na aktuální pozici kamery. Lze vložit pouze aktéry, kteří se nevyskytují ve fyzikální simulaci. Nastavení vrstvy (zobrazení pomocí pravého tlačítka myši):
Scéna obsahuje libovolné množství cest. Například nepřítel ve hře se bude moci pohybovat po předem vytvořené cestě.
Vybráním cesty na scéně se zobrazí její vlastnosti a nastavení. Opět je velice doporučeno cestu vhodně pojmenovat, abychom ji později poznali pouze podle názvu. Cestu lze uzavřít pomocí možnosti Loop. Při samotné editaci cesty ji není možné uzavřít tím, že bychom dali vrcholy začátku a konce přes sebe.
Aktér představuje herní objekt ve hře. Může to být např. hráč, nepřítel, střela hráče nebo nepřítele a dokonce země i pozadí. Jednoduše řečeno to je cokoliv, co chceme zobrazit, použít nebo detekovat ve hře.
Přetažením textury nebo animace na scénu se vytvoří nový aktér do aktuálně vybrané vrstvy. Aktér se vytvoří na pozici kurzoru myši. Pozici aktéra udává bod Origin jeho grafiky. Tedy na pozici kurzoru myši bude bod Origin přenášené textury nebo animace.
Vybráním aktéra na scéně se zobrazí jeho vlastnosti a nastavení (viz obrázek 2.3). Opět je velice důležité vhodně aktéra pojmenovat, aby byla scéna přehledná a abychom ho poznali podle názvu. Textura nebo animace, pomocí které jsme aktéra vytvořili lze změnit. Stačí přetáhnout novou texturu nebo animaci do políčka, kde je uveden název aktuální grafiky aktéra. Je možné grafiku aktéra nezobrazovat. Vhodné pro aktéry, kteří budou představovat roli senzorů. (Aktuálně není možné vytvořit aktéra přímo na scéně tak, že bychom ho definovali pomocí kolizních tvarů. Ale pouze přes texturu nebo animaci. Tedy pro senzor musíme použít texturu s vhodným kolizním tvarem a nezobrazovat jeho grafiku.) Nastavení fyzikálního typu aktéra představuje jeho typ tělesa ve fyzice popsané v 2.1. Aktéra můžeme vyloučit z fyzikální simulace možností None. Po vybrání konkrétního fyzikálního typu máme možnost nastavit vlastnosti, které se použijí ve fyzikální simulaci. Možné vlastnosti:
Aktér může obsahovat děti resp. další aktéry. Tzn. že aktér může být složen z více samostatných aktérů, kteří dohromady vytvářejí jeden logický celek. Např. hráč může obsahovat jako dítě pohyblivou ruku. Aktéři mohou být libovolně zanoření. Výsledný aktér (celek) bude ve fyzikální simulaci pouze jako jedno těleso, resp. všichni aktéři se sloučí do jednoho tělesa. U dětí je omezen výběr fyzikálního typu. Děti mohou mít pouze stejný fyzikální typ jako jejich rodič nebo nemusí být ve fyzikální simulaci (typ None). Tím se zamezí vzniku nelogických situací. Při vykreslování je nejdříve vykreslen rodič a pak jeho děti opět odspoda nahoru.
Aktér převezme kolizní tvar ze své grafiky (textury nebo animace). Tento tvar již není možné více upravovat. Aktér nemůže změnit svůj kolizní tvar ani pomocí skriptování. Pomocí skriptování může aktér změnit svojí grafiku, ale tím se nezmění jeho kolizní tvar. Tzn. aktér bude mít po celou dobu svojí existence kolizní tvar, který můžeme vidět v editoru na scéně. Jediná akce, která má za následek změnu kolizního tvaru aktéra, je pouze tehdy, když aktér obsahuje nějaké dítě. Když se jeho dítě ve hře zničí, tak se zničí i jeho kolizní tvar. Tedy z kolizních tvarů aktéra se odebere kolizní tvar dítěte.
Bez možnosti skriptování by bylo možné vytvořit pouze statickou scénu. Tzn. scénu, na které pouze uvidíme fyziku v praxi. Například jak aktéři padají na zem nebo si vyzkoušet různá fyzikální nastavení.
Vizuální skriptování obsahuje každý aktér ale i každá scéna. V dalším textu bude popsáno skriptování především z pohledu aktéra. Vizuální skriptování aktéra (viz obrázek 2.4) otevřeme v jeho vlastnostech po vybrání aktéra na scéně.
Na plochu přetahujeme z pravého sloupce jednotlivé uzly a pak je logicky propojujeme. Propojení uzlů musí být vytvořeno tak, aby nezáviselo na pořadí vykonávání jednotlivých sekvencí uzlů. Tzn. nezáleží na pořadí vyvolání jednotlivých událostí a při připojení více uzlů na jeden výstup nezáleží v jakém pořadí budou uzly vykonány. Skriptování obsahuje následující typy uzlů:
Typy uzlů jsou rozlišeny pomocí barev. Levá strana uzlu obsahuje vstupy (signal in sockets), pravá výstupy (signal out sockets) a dolní strana proměnné (variable sockets). Výstupní proměnná je zobrazena jako trojúhelník. Ukázka uzlů je zobrazena na obrázku 2.5.
Proměnné umožňují uložit hodnotu daného typu. Nejdůležitější typy jsou rozlišeny pomocí barev. Barvy pomáhají propojování uzlů. Typy proměnné:
Po vybrání uzlů na ploše se zobrazí jejich vlastnosti v pravé dolní části editoru v tabu Nastavení (VS Settings).
Konečný automat obsahuje alespoň jeden stav. Hrana automatu se skládá ze dvou částí. Stavu, do kterého se přejde, a jména hrany (event in). Jména hran se definují v levé dolní části editoru v tabu Názvy hran (Events In). Zde definujeme názvy hran, které budeme používat. Samotné změny stavů se vykonávají pomocí uzlů, kde v akci pouze určíme název hrany. Potom se zjistí, jestli v aktuálním stavu existuje hrana s daným názvem a pokud ano, tak se změní stav automatu. Z tohoto důvodu je velice důležité vhodně a výstižně zvolit název hrany.
V levé dolní části editoru v tabu Definované události (Events Out) si můžeme definovat vlastní události. Je velice vhodné zvolit výstižné jméno, aby bylo zřejmé, co událost znamená. Pomocí uzlů můžeme tyto události vyvolat. Jiný aktér pokud má zájem, tak může reagovat na tuto událost. A to tak, že ve svém vizuálním skriptování použije událost, která čeká na konkrétní definovanou událost jiného aktéra.
Proměnnou aktéra definujeme v pravé dolní části editoru v tabu Proměnné aktéra (Actor Variables). Zde je opět vhodné zvolit výstižné jméno a typ proměnné. Po definování proměnné ji můžeme použít na aktuální ploše uzlů pomocí tlačítka se symbolem > vedle proměnné.
Proměnné ostatních aktérů nebo globální proměnné vložíme na plochu uzlů pomocí nabídky Vložit proměnnou (Add variable), kde zvolíme globální proměnnou nebo proměnnou aktuálně vybraného aktéra na scéně.

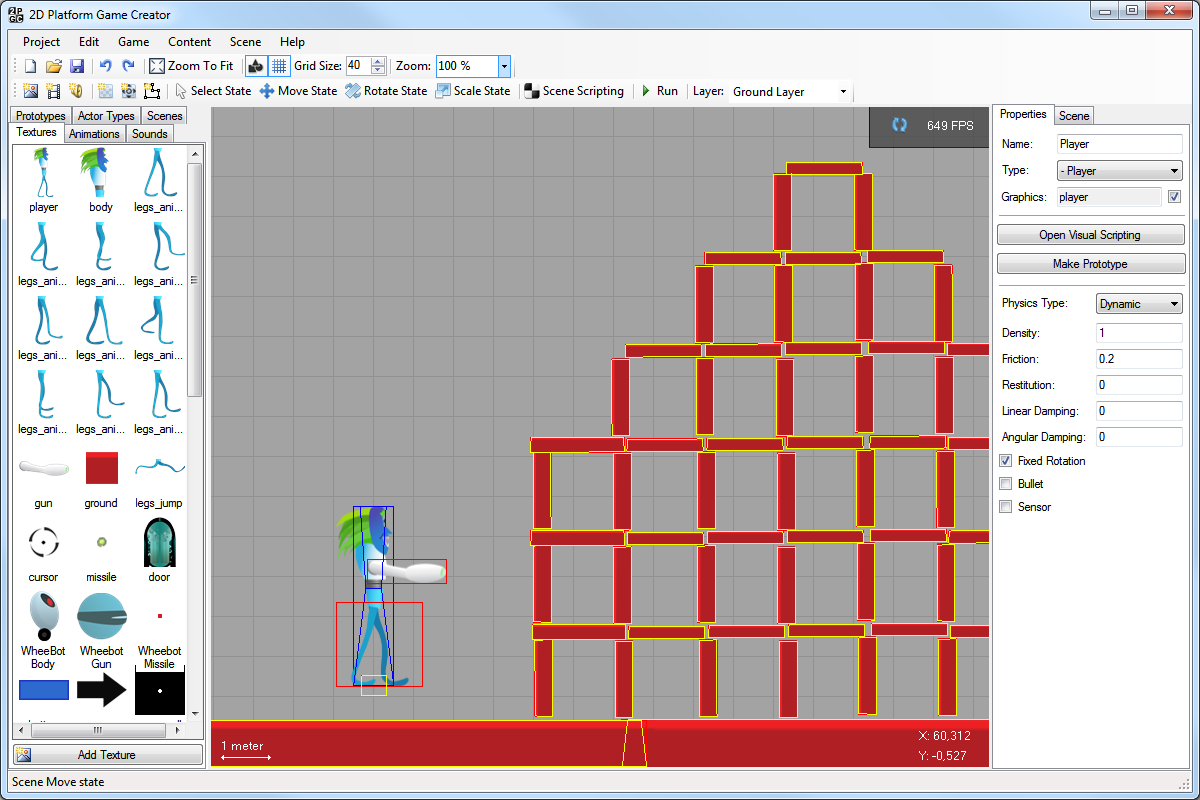

Skriptování scény se otevře z hlavního okna editoru (viz obrázek 2.3), kde se edituje scéna. Skriptování scény je úplně stejné jako skriptování v aktérech. Jediný přídavek je, že proměnným ve skriptování scény se říká globální proměnné a aktéři mají k těmto proměnným jednoduší přístup.
Velice se hodí pro nadefinování většiny logiky hry a pomocí automatu se dají jednoduše vytvořit různé části kola ve hře.
Pokud aktéra dobře vytvoříme, především jeho vizuální skriptování, můžeme z něj vytvořit prototyp. Prototyp aktéra slouží už podle názvu jako prototyp a můžeme ho používat mezi různými scénami. Normálního aktéra na scéně nemůžeme nijak přenést ani zkopírovat na jinou scénu, protože může mít závislosti na scénu, ve které se nachází.
Prototyp vytvoříme ve vlastnostech aktéra po jeho vybrání na scéně. Pokud aktér obsahuje nějakou závislost na scénu, především hodnoty aktérů ze scény v proměnné typu Actor, tak na to budeme upozorněni a budeme mít možnost automaticky zrušit takové závislosti. Tedy aktér se zkopíruje a pokud obsahuje zmíněné závislosti, tak proměnné, jejichž hodnoty mají závislost na scénu, budou nastaveny na implicitní hodnotu. Jediné povolené odkazy na jiné aktéry jsou odkazy na svoje děti nebo rodiče. Tedy aktér jako prototyp může v proměnných typu Actor mít hodnoty svých dětí nebo rodičů a taktéž může používat jejich proměnné.
Hra lze přímo spustit z editoru a otestovat. Hra bude začínat aktuálně otevřenou scénou. Tímto způsobem spuštěná hra obsahuje pár vlastností navíc, které slouží k testování. Vykreslují se kolizní tvary aktérů a cesty. Kolizní tvar má odlišnou barvu, pokud je aktér v kolizi. Scénu lze oddálit nebo přiblížit, abychom měli celkový přehled o scéně. Tyto možnosti nebudou obsaženy v publikované hře.
Pro získání hry se v adresáři projektu vytvoří složka Publish, kde se bude nacházet spustitelná hra se vším potřebným pro svůj běh. Stačí publikovat obsah této složky. Hra začíná aktuálně otevřenou scénou.
Při každém publikování hry se složka Publish smaže, takže není doporučeno do ní nic ukládat. Nelze vygenerovat hru, pokud se nepodaří složku smazat.
Při kopírování skupiny objektů na scéně přes schránku se zkontroluje jejich propojení a u kopií se vytvoří stejná propojení. Skupina objektů se zkopíruje. Poté se zkontroluje, jestli neobsahují objekty, které se kopírovali. Pokud ano, tak se jejich hodnoty nastaví na nové hodnoty.
Mějme aktéry A a B. B ve svém vizuálním skriptování obsahuje hodnotu A. Při klonování samotného B bude kopie B obsahovat ve svém vizuálním skriptování hodnotu A. Pokud klonujeme celou skupinu (A i B), pak vytvořené kopie jsou propojené mezi sebou, resp. kopie B obsahuje hodnotu kopie A. Nechť C má odkaz na svoje dítě. Po klonování C má kopie C odkaz na své nové dítě. Nechť D obsahuje proměnnou dítěte E. Po klonování D i E, bude kopie D obsahovat proměnnou dítěte kopie E.
Stejné chování platí i při vytváření aktéra za běhu hry.
Před smazáním objektu z projektu se musí zkontrolovat jeho závislosti, jestli je někde použit.

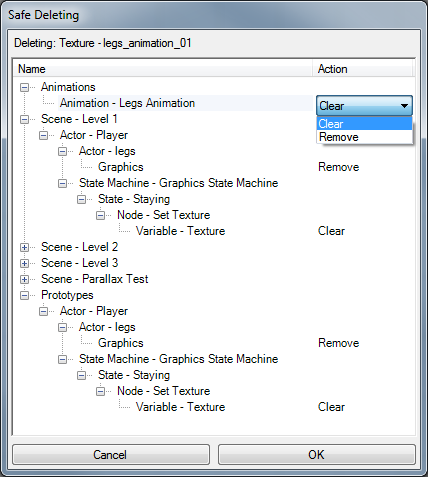

Obrázek 2.6 ukazuje okno při smazání textury z projektu. Zobrazují se místa, kde je objekt použit včetně celé cesty. U každé závislosti můžeme rozhodnout, jak s ní bude naloženo. Jsou na výběr dvě možnosti Vyčistit (Clear) a Smazat (Remove). Každá možnost představuje logickou možnost pro daný typ závislosti. Například na obrázku 2.6 první závislost představuje použití textury v animaci, tedy textura se může z animace smazat (možnost Clear) nebo se odstraní animace (možnost Delete). Textura je použita jako grafika aktéra, tedy aktérovi můžeme grafiku smazat nebo odstranit aktéra. Dále je textura použita v proměnné uzlu. Zde lze proměnnou vyčistit (nastavit implicitní hodnotu) nebo uzel smazat.
Smazání může mít více fází. Při odstranění animace na obrázku 2.6 se opět zkontrolují závislosti animace. Pokud je animace někde použita, tak dostaneme další závislosti pro animaci.
Bezpečné smazání je použito všude, kde mohou vznikat závislosti. Smazaní textury, typu aktéra, aktéra ze scény, vrstvy ze scény, proměnné aktéra, apod.
V této kapitole je popsána konkrétní implementace programu, její architektura a uvedena struktura tříd.
Program je rozdělen na dva projekty. Editor pro vytváření hry a herní engine, který používá vytvořená hra.
Pro implementaci byl zvolen jazyk C# 4.0 (.NET Framework 4.0).
XNA Framework
Hra je reprezentovaná třídou PhysicsGame, která dědí od třídy Game z XNA Framework. Game zajišťuje herní smyčku a automaticky volá metody Draw a Update. Pokud FPS hry klesne pod 60, tak se metoda Draw vynechává. Inicializace hry je provedena dvojicí metod Initialize, inicializace ne-grafického obsahu, a poté LoadContent pro načtení grafického obsahu. Naopak UnloadContent odstraní grafický obsah. Většina tříd používá tento přístup.
Jmenný prostor PlatformGameCreator.GameEngine zastřešuje vše týkající se herního engine. Zde se nachází PhysicsGame, správce vstupu a pomocné struktury, které používá i editor. Ostatní třídy jsou rozděleny do jmenných podprostorů, podle svého určení:
PlatformGameCreator.GameEngine.Assets

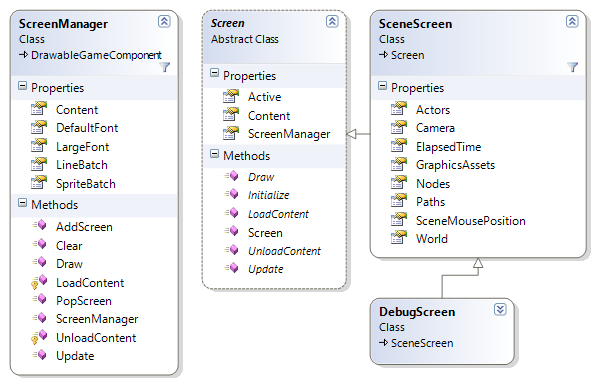

PhysicsGame obsahuje jedinou komponentu ScreenManager (viz obrázek 3.1) pro správu obrazovek, která dědí od DrawableGameComponent z XNA. Objekty typu DrawableGameComponent obsahují metody Initialize, Update, Draw apod., stejně jako třída Game. Tyto metody jsou automaticky volány vždy po provedení metod stejného názvu v Game.
ScreenManager obsahuje objekty, které mohou používat všechny obrazovky. ContentManager pro načítání obsahu pomocí mechanismu Content Pipeline, SpriteBatch pro kreslení textur a dva druhy základních fontů. Pokud při fázi Update nebo Draw objekt neobsahuje žádnou obrazovku, tak ukončí hru.
Obrazovky dané třídou Screen (viz obrázek 3.1) jsou uloženy v zásobníku. Vrchol zásobníku je jediná aktivní obrazovka. Ostatní obrazovky nejsou aktualizovány ani kresleny.
Obrazovka SceneScreen (viz obrázek 3.1) představuje scénu hry. Z této obrazovky dále dědí DebugScreen, která navíc umožňuje zobrazení kolizních tvarů a oddálení kamery, pro testování hry při spuštění z editoru.
Scéna obsahuje stejný obsah jako v editoru. Paths obsahuje cesty, Nodes objekty na scéně a Actors obsahuje aktéry, kteří jsou dostupní ve skriptování. Do Actors jsou přidáni aktéři pouze během inicializace, ne aktéři vytvoření za běhu. Slouží pro hledání aktérů ve skriptování.

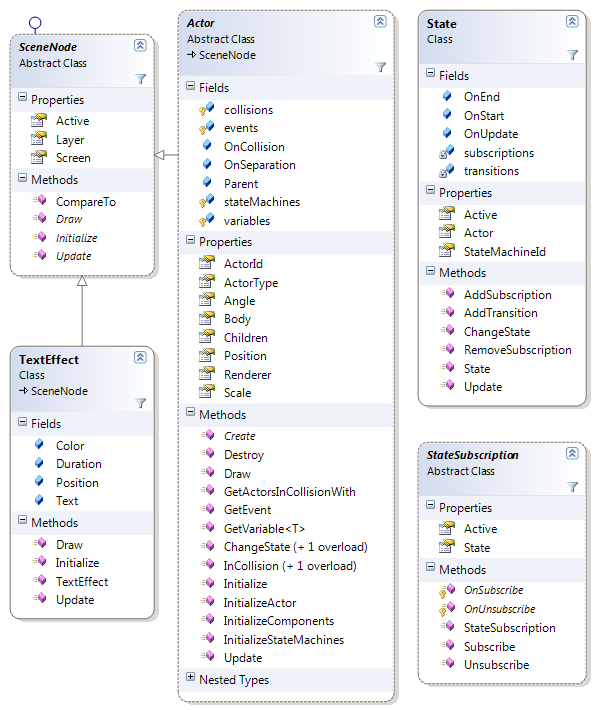

Objekt na scéně je reprezentován třídou SceneNode (viz obrázek 3.2). Třída obsahuje typické metody Initialize, Update a Draw.
Objekty na scéně nejsou přímo uloženy ve vrstvách, ale každý objekt obsahuje číslo značené Layer, podle kterého jsou objekty setříděny. Třída SpriteBatch umí kreslit textury podle z-bufferu, ale interně objekty před vykreslením setřídí. Proto raději máme objekty uložené už setříděné.
Objekty používají jednotky, které jsou použity ve fyzikální simulaci. Při vykreslování se převádí na pixely.
Abstraktní třída Actor (viz obrázek 3.2) představuje aktéra. Konkrétní implementace aktéra se sama nastaví.
Aktér je vykreslen pomocí implementace bázové třídy ActorRenderer (viz obrázek 3.4), která představuje grafiku aktéra.
Každá třída aktéra (potomci) je identifikována pomocí čísla ActorId, které je totožné jako Id aktéra v editoru. ActorId slouží pro hledání konkrétního aktéra na scéně.
Actor si v proměnné collisions pamatuje aktéry, s kterými je v kolizi. Pamatuje si nejen aktéry, ale i počet kolizí s aktérem. Jakmile je tělo složeno z více tvarů, tak se kolize řeší pro každý tvar zvlášť. Aktér dostane informaci z fyzikální simulace, pokud se dostane do kolize nebo separace těles, z nichž jedno patří jemu. Pokud v collisions neexistuje záznam o kolizi s daným aktérem, tak ho vytvoříme, oznámíme rodičům vzniklou kolizi a uložíme si informaci o kolizi, abychom během Update mohli vyvolat OnCollision. Pokud existuje, tak pouze zvýšíme číslo značící počet tvarů v kolizi s daným aktérem. Separace funguje obdobně. Snížíme číslo značící počet kolizí s daným aktérem. Pokud už není v kolizi s žádným tvarem, tak záznam smažeme, informuje rodiče o separaci a uložíme si informaci o separaci, abychom během Update mohli vyvolat OnSeparation.
Pojmenované proměnné jsou uložené v variables a definované událost v events. Jejich hodnoty se získají pomocí metod GetVariable a GetEvent.
State (viz obrázek 3.2) představuje stav konečného automatu aktéra. V proměnné transitions jsou uloženy hrany z tohoto stavu. Z editoru víme o automatu veškeré informace, takže si nemusíme uchovávat celý automat, ale pouze jeho aktivní stav, za předpokladu že jsou stavy správně propojené. Proto má aktér v proměnné stateMachines uloženy aktivní stavy svých konečných automatů. Metodou ChangeState přejdeme do nového stavu po dané hraně. OnStart a OnEnd jsou vyvolány při aktivaci nebo deaktivaci stavu. OnUpdate je vyvolán z metody Update každý aktualizační cyklus. Ve stavu jsou samotné uzly pro skriptování. Opět vše známe z editoru, takže není potřeba si ukládat seznam všech použitých uzlů.

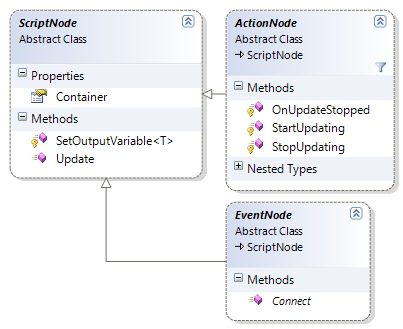

Uzel pro skriptování je definován třídou ScriptNode (viz obrázek 3.3). Container obsahuje stav aktéra, ve kterém je uzel použit.
Uzel se připojí přímo na události, které ho zajímají. Tzn. pokud bude uzel chtít být prováděn, když v aktérovi nastane kolize, tak se připojí na OnCollision objektu Actor. Zároveň musí platit, že bude uzel prováděn pouze tehdy, když je aktivní stav, ve kterém se nachází. Jedno možné řešení by bylo, před vykonáním akce zkontrolovat, zda-li může být akce vykonána. Tzn. v každé akci uzlu by musela být kontrola nebo by se uzly nepřipojovali přímo, ale někdo by se staral o jejich správné provedení. Tedy uzly by byli od sebe oddělené, protože by se nepřipojovali mezi sebou. Tato varianta umožňuje zapouzdření jednotlivých uzlů, protože uzel nemůže ovlivnit ostatní uzly. Pro rychlejší vykonávání byl zvolen jiný způsob. Uzel se může připojit přímo na událost, pokud to nevadí, jinak použije prostředníka, který ho automaticky připojí a odpojí podle potřeby. Třída StateSubscription (viz obrázek 3.2) představuje tohoto prostředníka. Třída obsahuje 2 metody pro implementaci OnSubscribe a OnUnsubscribe. StateSubscription se přidá do stavu pomocí metody AddSubscription. State se sám stará o tyto objekty. Při změně stavu se na všech objektech typu StateSubscription uložených v subscriptions zavolá Unsubscribe a naopak při aktivaci stavu Subscribe.
ActionNode (viz obrázek 3.3) představuje akci. Definuje metody pro jednoduchou aktualizaci uzlu. Většina uzlů vykoná akci a skončí, ale některé uzly potřebují pracovat delší časový úsek. Například akce Delay aktivuje své výstupy poté, co uběhne daná doba. Pro aktualizaci uzel použije metodu StartUpdating. Poté bude automaticky volána metoda Update. StopUpdating slouží pro zastavení aktualizace. Po zastavení se zavolá metoda OnUpdateStopped. Metoda bude zavolána i pří zastavení aktualizace kvůli deaktivaci stavu.
EventNode (viz obrázek 3.3) představuje událost. Definuje jednu metodu Connect pro implementaci. Při inicializaci je metoda zavolána, aby se událost připojila, kam potřebuje.
Obálkou pro uložení proměnné a události jsou třídy Variable<T> pro uchování hodnoty daného typu a EventWrapper.
Proměnné ve skriptování mohou být pole. Vstupní proměnná může tedy být typu Variable<T> nebo Variable<T>[]. Výstupní proměnná je vždy pole.
Pro definici uzlu jsou použity následující atributy (viz příklad 3.1):
FriendlyName - Jméno uzlu, proměnné nebo vstupu/výstupu. Bez jeho specifikace se použije název ze zdrojového kódu.
Vstup uzlu pro použití ve skriptování a viditelný ve vizuálním editoru je veřejná metoda bez parametrů s návratovou hodnotou void (odpovídá delegátu ScriptSocketHandler). Výjimkou jsou 2 metody Update a Connect v EventNode, které se automaticky nezobrazují. Výstup uzlu představuje veřejný delegát ScriptSocketHandler. Použitelnou proměnnou se berou veřejné proměnné popsané dříve. Použitelný uzel je veřejný potomek ActionNode nebo EventNode. Příklad definice uzlu je zobrazen na 3.1.
| [FriendlyName("My Super Action")] [Description("Description of my action node.")] [Category("Actions/My Category")] public class MyAction : ActionNode { [Description("Fires when the action is completed.")] public ScriptSocketHandler Out; [Description("Values to ...")] [VariableSocket(VariableSocketType.In)] public Variable<int>[] Values; [VariableSocket(VariableSocketType.In, Visible = false)] [DefaultValue(0.9f)] public Variable<float> Coefficient; [VariableSocket(VariableSocketType.In, CanBeEmpty = true)] [DefaultValueVector2(1f, 1f)] public Variable<Vector2>[] Vectors; [VariableSocket(VariableSocketType.In)] [DefaultValueActorOwnerInstance] public Variable<Actor>[] Instance; [VariableSocket(VariableSocketType.Out)] public Variable<int>[] Result; [Description("Activates the action.")] public void In() { ... if (Out != null) Out(); } } |
Textury a zvuky jsou načítány pomocí XNA mechanismu Content Pipeline.
TextureData a AnimationData (viz obrázek 3.4) obsahují informace vytvořené v editoru. Obě třídy implementují rozhraní IGraphicsAsset, které definuje metodu CreateActorRenderer pro vytvoření objektu ActorRender pro zobrazení aktéra pomocí této grafiky.
Inicializace scény, jak ji používají scény vygenerované pomocí editoru (potomci SceneScreen).
Metoda Initialize vytvoří fyzikální simulaci, kterou představuje třída World z Farseer Physics Engine, a připraví kameru pro scénu.
Metoda LoadContent:
Nastavení proměnných z editoru: ContinuousPhysics, simulační jednotky, gravitace a barva pozadí.
Aktualizace scény (metoda Update) :
Krok fyzikální simulace.
Aktualizace pozice aktéra z fyzikální simulace.
Kreslení scény (metoda Draw):
Vyplnění obrazovky barvou pozadí.
Kreslení aktéra pomocí ActorRenderer.
Editor je implementován pomocí WinForms.
Jmenný prostor PlatformGameCreator.Editor zastřešuje vše týkající se editoru. Zde se nachází projekt, formulář představující editor a třídy pro bezpečné vymazání objektu z projektu. Ostatní třídy jsou rozděleny do jmenných podprostorů, podle svého určení:
PlatformGameCreator.Editor.Assets
Třídy obsahující data, která se zobrazují v editoru, definují události pro upozornění na změnu dat. Ovládací prvky použité ve WinForms nebo zobrazitelné objekty se připojí na jejich události. Kvůli tomu tyto třídy implementují rozhraní IDisposable, aby se mohli v metodě Dispose odpojit od událostí, které sledují. Samotná implementace rozhraní nestačí, ale musíme se sami postarat o správné volání metody Dispose, jakmile už objekt nepotřebujeme. Pokud bychom vše nechali na garbage collectoru, tak se nám nikdy žádný objekt z paměti neodstraní, protože objekty jsou připojené na události dat, které jsme nesmazali, tedy stále na ně existuje odkaz a tudíž nebudou odstraněni. Pro upozornění na změnu kolekce je použita třída ObservableList. Obsahuje událost ListChanged, která je vyvolána při změně kolekce, když je prvek přidán, smazán, změněn nebo je celá kolekce smazána. Událost nese informace, o jakou akci se jedná, indexy a prvek definován konkrétní akcí. Potomek ObservableIndexedList navíc každému prvku nastavuje číslo jeho indexu. Prvek okamžitě zná svoje pořadí v kolekci.
Třídy končící názvem View představují zobrazení. Např. TexturesView zobrazuje textury, SceneTreeView strom scény, VariableView proměnnou ve skriptování, apod. Data a jejich zobrazení se nacházejí ve stejném jmenném prostoru.
Pro zobrazení zprávy uživateli z různých částí kódu je použita statická třída Messages. Lze zobrazit informaci, varování nebo chybu. Objekt implementující rozhraní IMessagesManager, který zajišťuje konkrétní zobrazení zprávy, nastavíme do MessagesManager. Informující objekt neví nic o tom, jak bude zpráva zobrazena, to závisí na konkrétní implementaci. Formuláře nejčastěji používají DefaultMessagesManager. Informaci a varování zobrazí ve stavové lište, akorát varování bude mít zvýrazněné pozadí. Chyba je zobrazena pomocí MessagesBox.
Bázová třída Command představuje příkaz nebo akci (návrhový vzor Command [5]). Obsahuje dvě metody pro implementaci - Do pro vykonání akce a Undo pro vrácení (zrušení) akce. Příkazy lze ukládat ve třídě History představující historii. Pomocí metod Undo a Redo se lze pohybovat v historii.
Třída Project představuje projekt obsahující veškeré informace (viz obrázek 3.5). V editoru je vždy otevřen právě jeden projekt, proto je Project singleton.
Uložení a načtení projektu lze vyřešit různými způsoby. První varianta je pomocí serializace, která podporuje cykly, kdy každá třída, která se potřebuje uložit, musí podporovat serializaci. Nebo vlastní řešení, kdy budeme generovat data do XML nebo vlastního formátu. Musíme vyřešit cykly. Tato varianta v podstatě implementuje existující řešení. Proto byla zvolena binární serializace.
Obsah pro hru je před prvním použitím nutné zkonvertovat do formátu, který používá XNA mechanismus Content Pipeline. Knihovny pro konverzi nejsou distribuovány spolu s XNA Framework Redistributable, ale pouze s XNA Game Studio určeným pro vývojáře. Třída ContentBuilder konvertuje obsah za běhu. Pokud nenajde potřebné knihovny, tak není konverze možná.
Asset je bázová třída pro herní obsah. Každá instance má unikátní číslo Id v celém projektu, které slouží k vyhledávání. Má potomka DrawableAsset představujícího grafický obsah. Obsahuje metodu CreateView k implementaci, která vrací objekt typu ISceneDrawable, který slouží k vykreslení grafiky na scénu. Dále obsahuje seznam kolizních tvarů. Kolizní tvar je reprezentován bázovou třídou Shape. Obsahuje ohraničující obdélník a metody pro posun, rotaci a změnu velikosti (scale) kolizního tvaru. Potomci jsou konkrétní kolizní tvary - polygon, kruh a hrana.
Textura je před přidáním do projektu zkonvertována do formátu pro XNA. Zvuk není ihned zkonvertován, protože může reprezentovat dva různé typy proměnných (Sound a Song). Zvuk se zkonvertuje, jakmile bude vyžadován ve hře. Proto třída Sound obsahuje IsSoundEffect, IsSong, CompiledAsSoundEffect a CompiledAsSong.
Ovládací prvek ShapesEditingScreen představuje plochu pro editaci kolizních tvarů. State představuje stav plochy reprezentován třídou ShapesEditingState. Obsahuje metody reagující na práci s myší a klávesnicí, které jsou volány po provedení metod stejného názvu v ShapesEditingScreen. Její potomek GlobalScreenState definuje chování, které by většina stavů měla mít. Pohyb po ploše a přiblížení/oddálení plochy. Konečné stavy ho dědí. Jeho potomek ShapeState je bázová třída pro editaci kolizního tvaru. Kolizní tvary jsou v ShapesEditingScreen uloženy v Shapes už jako stavy pro jejich přímou editaci. Z něj dědí konkrétní kolizní tvary CircleEditState, EdgeEditState a PolygonEditState. GlobalScreenState má ještě potomka ChangeOriginState pro nastavení bodu Origin u textury. Ovládací prvek pro nastavení plochy pro editaci kolizních tvarů představuje BasicControllerForShapesEditing. Zobrazuje seznam kolizních tvarů na ploše a umožnuje jejich vytváření, mazání a přepínání. Obsahuje nastavení pro plochu jako je zobrazení mřížky, konvexního obalu, apod. Jednotlivé typy obsahu (textura a animace) rozšiřují tyto třídy a používají ve svém editoru.
Každý obsah má správce, ovládací prvek pro zobrazení obsahu správce a formulář představující editor. Tedy u textury dané Texture to je TexturesManager, TexturesView a TexturesForm. Třídy dodržují stejné pojmenování, takže ostatní obsah není třeba vyjmenovávat.
Třídy týkající se scény jsou sdruženy ve jmenném prostoru PlatformGameCreator.Editor.Scenes.
Třída Scene představuje scénu hry. Scéna obsahuje vrstvy, kde jsou uloženy aktéři, aktuálně vybranou vrstvu, cesty a skriptování scény. Scény jsou uloženy v ScenesManager, kde se nachází vybraná scéna, která je zobrazená v editoru. Třída Layer představuje vrstvu pro scénu, kde jsou uloženi jednotliví aktéři.
Musíme se rozhodnout, jakou technologií se bude scéna zobrazovat. První varianta je pomocí WinForms a vykreslování přes GDI+. Scéna se vykreslí pouze tehdy, když je potřeba. Druhá varianta je pomocí XNA Framework, které je použito pro hru. Scéna se automaticky překresluje, proto není nutné scénu při změně zneplatnit (invalidovat). Tudíž je snadné kreslení animací, ale naopak tato varianta více zatěžuje procesor. Má větší význam do budoucna. Možnost zobrazení efektu nebo testování a editace hry přímo v editoru. Zvolena byla druhá možnost z důvodu možnosti rozšíření do budoucna.
Ovládací prvek pro zobrazení scény reprezentuje třída SceneScreen, která dědí od GraphicsDeviceControl. Ta umožňuje použití XNA ve WinForms. Scéna je aktualizována a vykreslena, když je formulář se scénou aktivní a nemá nic jiného na práci. Obsahuje všechny objekty na scéně, vybrané a označené objekty. Má historii a schránku ke kopírování objektů.
SceneScreen a SceneNode automaticky spravují objekty na scéně pomocí jejich událostí. Tzn. při přidání aktéra do vrstvy se v reakci na změnu kolekce vrstvy vytvoří SceneNode reprezentující aktéra, apod.

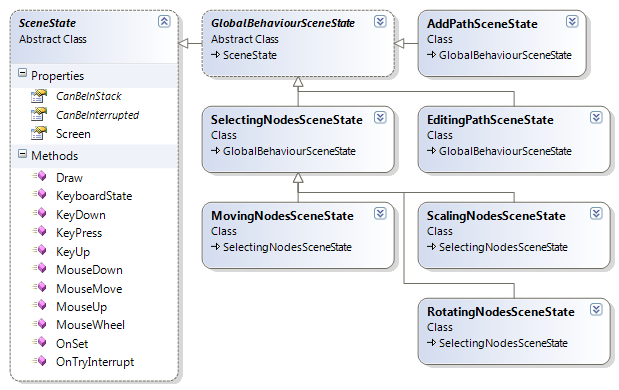

State představuje stav scény reprezentován třídou SceneState (viz obrázek 3.6). Obsahuje metody reagující na práci s myší a klávesnicí, které jsou volány po provedení metod stejného názvu v SceneScreen. CanBeInterrupted značí, jestli může být stav přerušen a změněn. Pokud se pokusíme změnit stav, když to nejde, tak se na stavu zavolá metoda OnTryInterrupt, která typicky poskytuje informaci uživateli. CanBeInStack značí, jestli může být stav uložen v jiném stavu jako předchozí stav, na který je možné se vrátit. Její potomek GlobalBehaviourSceneState (viz obrázek 3.6) definuje chování, které by většina stavů měla mít. Pohyb po scéně, přiblížení/oddálení scény a kopírovaní/vložení objektů přes schránku. Konečné stavy ho dědí.
Ovládací prvek ScenesView zobrazuje seznam scén projektu a SceneTreeView zobrazuje upravitelný strom scény, kde jsou viditelné všechny cesty, vrstvy a aktéři.

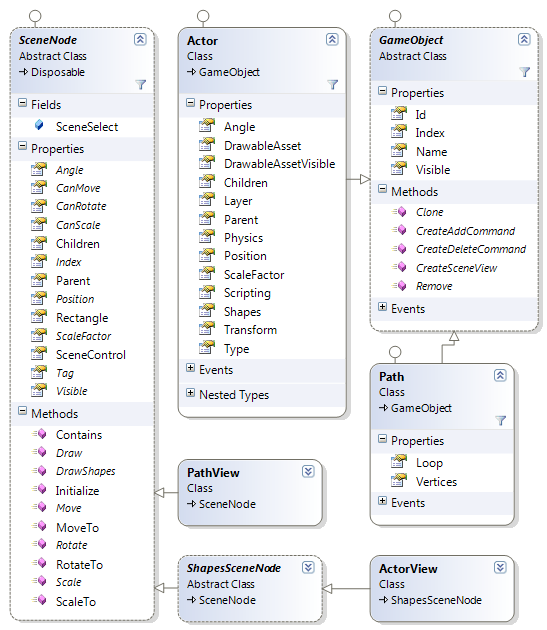

Objekty pro použití ve hře reprezentuje bázová třída GameObject (viz obrázek 3.7). Každá instance má unikátní číslo Id v celém projektu, které slouží k vyhledávání. Metoda CreateSceneView vytvoří zobrazení pro scénu (objekt typu SceneNode). Má dva potomky Actor a Path.
Každý typ objektu pro použití ve hře definuje zobrazení na scéně a ovládací prvek pro zobrazení svého nastavení. Tedy u aktéra daného Actor to je ActorView a ActorInfo. Třídy dodržují stejné pojmenování, takže u ostatních není potřeba vyjmenovávat.

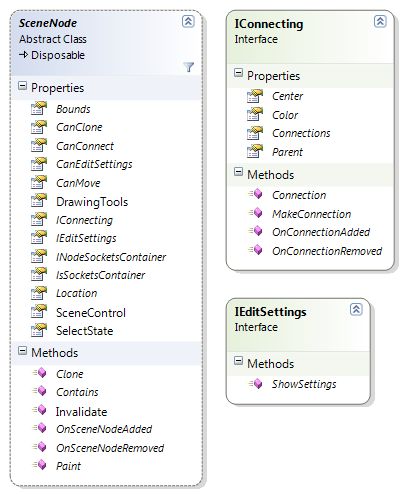

Objekty pro zobrazení na scéně jsou reprezentovány pomocí SceneNode (viz obrázek 3.7). Jsou uloženy v Nodes ve SceneScreen a jsou setříděny podle svého Index pro okamžité vykreslování podobně jako v herním engine. Index je definován podle čísla vrstvy a objektu. Obsahují data a metody pro jejich základní editaci na scéně. Tzn. posun, otočení a změnu velikosti. SceneSelect značí stav objektu na scéně, jestli je objekt vybrán nebo aktuálně označen.
Třída CloningHelper umožňuje klonování objektů popsané v 2.13. Skupina objektů se naklonuje. Poté se zkontroluje, jestli neobsahují objekty, které se kopírovali. Pokud ano, tak se jejich hodnoty nastaví na nové hodnoty.
Třída ActorType představuje typ aktéra. Obsahuje hodnotu podle pravidla v 1.3. Jsou uloženy ve stromu a jejich kořen je Root v ActorTypesManager.
Třídy týkající se vizuálního skriptování jsou sdruženy ve jmenném prostoru PlatformGameCreator.Editor.Scripting.
ScriptingComponent reprezentuje kompletní vizuální skriptování. Obsahuje konečné automaty, pojmenované proměnné, apod. Také obsahuje aktéra nebo scénu, kde je skriptování použito. ScriptingForm je formulář pro editaci objektu ScriptingComponent.
Rozhraní IVariable představuje obálku pro proměnnou. Jediná implementace je Var<T>, od které dědí jednotlivé typy proměnných jako BoolVar, ActorVar, TextureVar, apod. Ve třídách se používá pouze obálka, jinak by objekty používající proměnnou museli být generické a to by zkomplikovalo práci při určování typu uzlů a jejich zpracování.
Pojmenovaná proměnná je reprezentovaná třídou NamedVariable. Obsahuje svůj název a proměnnou daného typu. Ovládací prvek NamedVariablesView zobrazuje seznam pojmenovaných proměnných a umožňuje jejich editaci, přidávání a smazání.
Třída Event představuje název přechodu (event in) nebo definovanou událost (event out). Obsahuje pouze svůj název. Ovládací prvek EventsView zobrazuje seznam událostí a umožňuje jejich editaci, přidávání a smazání.
Ovládací prvek BaseSettingsView představuje editaci nastavení ve formě tabulky. Využívá DataGridView z WinForms, do kterého se uloží jednotlivé řádky nastavení. Chceme, aby buňka byla informována, když se změní její hodnota. DataGridViewCell neobsahuje metodu, kterou by automaticky vyvolala při změně své hodnoty, proto naše buňky implementují rozhraní ICellValueChanged, které takovou metodu definuje. BaseSettingsView při změně hodnoty buňky automaticky zavolá její metodu CellValueChanged, pokud implementuje toto rozhraní.
Proměnná typu IVariable definuje metodu GetGridCell, která vrací buňku pro editaci hodnoty dané proměnné. Buňky proměnných jsou přizpůsobeny na změnu ze všech možných stran. Tzn. při změně hodnoty buňky se nová hodnota nastaví do proměnné, což může mít za následek změnu zobrazení hodnoty na virtuální ploše uzlů. Naopak při změně hodnoty proměnné buňka automaticky převezme novou hodnotu proměnné. Pokud buňka umožňuje výběr z daného seznamu (např. textur, typu aktérů, apod.), tak při změně toho seznamu se automaticky upraví i seznam v buňce, apod.
Uzly pro skriptování jsou rozděleny na tři vrstvy. První vrstva představuje data uzlů získaných z herního engine. Následující vrstva používá tato data a představuje jejich instance. Poslední vrstva je zobrazení uzlů na virtuální ploše pro editaci.

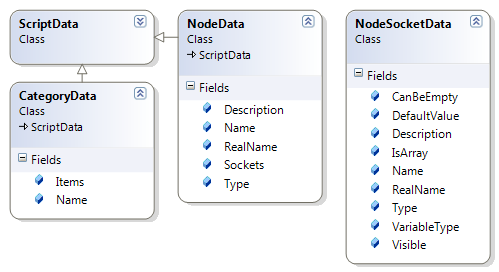

Třída ScriptingNodes získá pomocí reflexe validní uzly pro skriptování z assembly patřící hernímu engine. Typy proměnných jsou získány podle tabulky 3.1. Získané informace jsou uloženy v odpovídajících objektech NodeData a NodeSocketData (viz obrázek 3.8). Automaticky je vytvořena hierarchie kategorií. Uzly a kategorie jsou setříděny podle abecedy. Reflexe je použita pouze jednou, poté jsou uzlu uloženy v Root, který představuje kořen všech uzlů. Data nejsou ukládána a jsou znovu získány při každém běhu programu.
Typ proměnné Typ v herním engine Typ v editoru Bool bool bool Int int int Float float float Vector2 Vector2 z XNA Vector2 z XNA String string string Actor Scenes.Actor GameObjects.Actors.Actor Actor Type uint GameObjects.Actors.ActorType Path Scenes.Path GameObjects.Paths.Path Texture Assets.TextureData Assets.Textures.Texture Animation Assets.AnimationData Assets.Animations.Animation Sound SoundEffect z XNA Assets.Sounds.Sound Song Song z XNA Assets.Sounds.Sound Scene Screens.Screen Scenes.Scene Key Keys z XNA Keys z XNA
Tabulka 3.1: Tabulka typu proměnných v herním engine a editoru
BaseNode (viz obrázek 3.9) je bázová třída pro instance uzlů. Obsahuje pozici na virtuální ploše a metodu CreateView pro vytvoření zobrazení konkrétního uzlu (objekt typu SceneNode). Node představuje akci nebo událost. Obsahuje odkaz na NodeData, který reprezentuje. Vstupy a výstupy uzlu jsou reprezentovány bázovou třídou NodeSocket, která obsahuje odkaz na NodeSocketData, který reprezentuje. Má dva potomky - SignalNodeSocket pro signál a VariableNodeSocket pro proměnou. Variable představuje proměnnou daného typu. Může pouze odkazovat na pojmenovanou proměnnou, pokud je NamedVariable nastaveno.
Ovládací prvek pro virtuální plochu pro editaci uzlů reprezentuje třída ScriptingScreen. Obsahuje všechny objekty na virtuální ploše, vybrané a označené objekty. Má historii a schránku ke kopírování objektů.
Zobrazení uzlu na scéně je dané bázovou třídou SceneNode (viz obrázek 3.10). Uzly jsou uloženy v Nodes v ScriptingScreen. CanConnect označuje, jestli může být objekt spojen s jiným uzlem. Pokud ano, tak IConnecting obsahuje implementaci rozhraní IConnection, které umožňuje spojení dvou uzlů. CanEditSettings označuje, jestli má uzel nějaké editovatelné nastavení. Pokud ano, tak IEditSettings obsahuje implementaci rozhraní IEditSettings pro zobrazení nastavení do ovládacího prvku typy NodeSettingsView, který dědí od BaseSettingsView. Jeho potomci jsou NodeView, VariableView, ConnectionView a NodeSocketView z něj dále SignalInNodeSocket, SignalOutNodeSocket a VariableNodeSocket.
Konečný automat je reprezentován třídou StateMachine. Obsahuje stavy a počáteční stav. Stav reprezentován třídou State obsahuje pozici na virtuální ploše, kde se konečný automat edituje, přechody pomocí třídy Transition a uzly pro skriptování.
Ovládací prvek StateMachineView zobrazuje a edituje konečný automat na virtuální ploše. Zobrazení stavů reprezentované třídou StateView jsou uložené v States. Stav obsahuje zobrazení svých přechodů třídou TransitionView v transitions. Přechod je vykreslen pomocí Bezierovy křivky.
Ovládací prvek StateMachinesView zobrazuje konečné automaty ve skriptování a StateSettingsView zobrazuje nastavení stavu. Stavu je možné nastavit jméno a přechody - jméno přechodu a cílový stav.
Jakým způsobem vytvořit výslednou hru? První možnost je pouze vygenerovat data z editoru do předem daného formátu. Hra prezentovaná herním engine sama data načte a zpracuje. Formát dat může být XML, rozšíření pro XNA Content Pipeline nebo vlastní formát. Všechny formáty spojuje nutnost použití reflexe pro inicializaci správných uzlů pro skriptování. Toto také znamená menší zpomalení při načítání dat. Druhá možnost je přímo vytvořit výslednou hru. Tzn. vygenerovat zdrojový kód představující hru a ten přeložit nebo v C# můžeme také přímo generovat IL kód. Z možnosti rozšíření do budoucna byla vybrána druhá možnost. Kdybychom chtěli hru přepsat do jiného jazyka a technologie (např. C++ s OpenGL), tak by se nehodilo kdyby herní engine vyžadoval technologii, kterou jiné jazyky nemají. Pak stačí pouze přepsat herní engine a generování hry v editoru. Tedy vygenerujeme zdrojový kód představující hru a ten přeložíme.
Třída GameBuild se stará o překlad a následné spuštění hry definované projektem. Hru lze přeložit pro testování v editoru nebo publikaci. Metoda GenerateSourceCode generuje zdrojový kód hry do adresáře projektu. Pro generaci kódu jsou použity třídy GameGenerator, SceneGenerator a ActorGenerator. Metoda BuildGame přeloží zdrojový kód. Hra se překládá v jiné aplikační doméně. Při překladu pro testování hry se generuje assembly do paměti a bez jiné aplikační domény bychom jí nemohli odstranit z paměti. Metoda RunGame spustí hru v aplikační doméně, kde jsme hru přeložili, protože se zde nachází assembly hry.
Generovaný zdrojový kód obsahuje: Třídu GameUsingPlatformGameCreator zděděnou od PhysicsGame, která nastaví rozlišení okna hry, adresář s herním obsahem a do správce obrazovek přidá obrazovku představující aktuálně otevřenou scénu. Třídu Program obsahující main metodu, která vytvoří instanci GameUsingPlatformGameCreator a spustí hru. Obrazovku GlobalContentForScene zděděnou od SceneScreen, která inicializuje textury a animace. Každá scéna se nachází ve vlastním jmenném prostoru, kde je obrazovka SceneLevel představující scénu a všichni aktéři použití na scéně. Každý aktér je reprezentován třídou. Třída aktéra neobsahuje svoje děti. Každý potomek je dán vlastní třídou. Instance děti se vytvoří až během inicializace. Díky tomu můžeme bez problémů vytvářet za běhu instance dětí. Aktér a scéna jsou vygenerovány tak, že splňují popsanou inicializaci v 3.2.6. Skriptování scény je vygenerováno jako aktér, který není ve fyzikální simulaci.
Aktér při inicializaci hledá svoje příbuzné pomocí předdefinované cesty (vlastnost z 2.13). Např. pokud potřebuje aktéra, který je potomek jeho rodiče, apod. Cesta je reprezentovaná posloupností čísel. Záporné číslo znamená rodiče aktéra, jinak index dítěte aktéra. Tzn. posloupnost −1, −1, 2, 3 znamená cestu přes rodiče, jeho rodiče, dítě na indexu 2 a nakonec dítě na indexu 3. Pokud cesta neexistuje, tak se použije původní aktér ze skriptování. Např. aktér obsahuje dítě, které používá jeho proměnnou. Za běhu vytvoříme nové instance tohoto aktéra. Pak každé dítě bude používat proměnnou svého rodiče. Pokud vytvoříme pouze instanci aktéra, který reprezentuje představené dítě, tak dítě nemůže použít proměnnou svého rodiče, protože žádného nemá. Místo toho použije proměnnou aktéra, který představuje jeho rodiče v editoru (má ActorId jeho rodiče v Actors na scéně).
Formulář EditorApplicationForm představuje hlavní okno editoru (viz obrázek 2.3). Před jeho samotným zobrazením je ještě zobrazen IntroForm (viz obrázek 2.1) pro výběr projektu. Třída EditorApplication představuje vstupní bod programu pomocí metody Main, která vytvoří a spustí aplikaci danou pomocí formuláře EditorApplicationForm.
Bázová třída ItemForDeletion představuje prvek, který má být vymazán. Obsahuje metody pro vyčištění nebo smazání prvku a metodu pro zjištění závislostí na tomto prvku, která vrací objekty typu ItemForDeletion představující závislosti. Z ní dědí konkrétní prvky pro smazání ActorForDeletion, TextureForDeletion, ScriptVariableNodeSocketForDeletion, apod. Pro zjišťování závislostí je použita třída ConsistentDeletionHelper, která obsahuje metody pro nalezení závislostí všech potřebných typů prvků.
Formulář ConsistentDeletionForm představuje grafické zobrazení bezpečného mazání (viz obrázek 2.6). Pomocí konstruktoru předáme formuláři prvky, které chceme smazat, a on se o vše postará sám. Nejsou zobrazeny prvky, které jsou obsaženy v prvcích pro smazání. Např. aktér má dítě, které používá jeho proměnnou. Při smazání aktéra nebude zobrazena závislost, že proměnná aktéra je použita v dítěti, protože dítě bude automaticky smazáno spolu se svým rodičem. Nebo při smazání vrstvy ze scény se nezobrazí závislosti mezí aktéry ve vrstvě, protože budou stejně všichni smazáni, apod. Původní prvky a jejich závislosti jsou smazány. Zkontroluje se, jestli smazání závislostí neobsahuje další závislosti. Pokud ano, tak se nové závislosti zobrazí. Tyto závislosti jsou smazány a opět se zkontroluje, pokud nejsou vyvolány další závislosti. Pokračuje se do té do doby, dokud už nejsou žádné další závislosti. Po provedení bezpečného smazání se vyčistí historie a schránka pro kopírování všech formulářů, aby nemohli nastat problémy, kdyby zde byli uloženy prvky, které jsme už z projekty vymazali.
Formulář ProcessingForm umožňuje provádění operace na pozadí a zobrazení informací o průběhu uživateli. Interně používá BackgroundWorker z WinForms, proto třída funguje na stejném principu. Metoda Process začne vykonávat operaci danou pomocí dvou předaných delegátů. První delegát představuje operaci, která bude vykonána v jiném vlákně. Druhý delegát bude zavolán po skončení operace ve stejném vlákně jako formulář. Oba delegáti obsahují odkaz na formulář pomocí rozhraní IProcessingContainer, pomocí kterého lze změnit informace zobrazované uživateli. Formulář obsahuje implementaci rozhraní IMessagesManager, pomocí kterého jsou informace zobrazeny v ovládacím prvku, kde je zobrazen výpis operace. Zprávy jsou typicky posílány z jiného vlákna, protože operace probíhá v jiném vlákně. Formulář je použit pro všechny operace jako je přidávání textury do projektu, spuštění a publikace hry, apod.
Cílem této práce bylo implementovat aplikaci pro vytváření 2D her založených na simulaci reálné fyziky. Hru lze vytvořit bez znalosti programování. Podařilo se implementovat všechny potřebné vlastnosti pro editor.
Navržené vizuální skriptování používá princip konečných automatů a spojování předdefinovaných uzlů. Objekt ve hře je popsán pomocí konečných automatů. V každém stavu je na virtuální ploše vytvořeno chování pomocí spojení uzlů představujících krabičky s předdefinovaným chováním se vstupy a výstupy.
Editor a vizuální skriptování bylo v praxi ověřeno na ukázkovém projektu.
Vizuální skriptování nemůže nahradit klasické programování. Některé věci se dělají složitěji a hlavně není tak mocné. Rozhodně má smysl pro jednoduché hry nebo návrh hry, kdy velice jednoduše lze vidět a otestovat návrh nebo nápad pro hru.
Přiložené CD obsahuje následující soubory a složky:
K práci je přiložen projekt hry zobrazující možnosti editoru a vizuálního skriptování. Spíše než o funkční hru se o jedna o ukázku všech možností. Sestává z pěti scén. Jedna scéna ukazuje možnosti parallax vrstvy a ostatní představují primitivní hru. Každé kolo postupně ukazuje možnosti. Jsou ukázány výhody i nevýhody.
Postavička nepřítele - Konstantní pohyb doprava nebo doleva. Při nárazu do stěny změní směr. Pravidelný pohyb ruky. Ruka střílí, bez účinku, pokud je postavička hráče na úsečce definované rukou a jejím zaměřováním. Pro použití aktéra jako prototyp musí také obsahovat jako dítě střelu, kterou střílí.
Tlačítko při kolizi s hráčem vyvolá událost, na kterou reaguje skriptování scény. Plošinka s vlastností one-way platform, která se pohybuje po předdefinované cestě.
This document was translated from LATEX by HEVEA.
